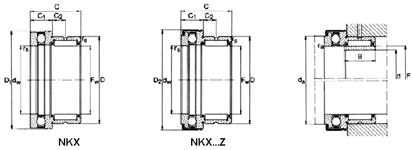

Combined Radial Axial Bearings -
NKX Series |
|
|
|
|
|
Shaft
Diameter |
Bearing No. |
Dimensions(mm) |
|
Designation
Bearing |
F W |
D |
D 1 |
D 2 |
C |
C 1 -0.25 |
C 2 -0.2 |
d w E8 |
r s min. |
mm |
10 |
NKX 10 TN*) |
NKX 10 Z TN*) |
10 |
19 |
24 |
25.2 |
23 |
9 |
6.5 |
10 |
0.3 |
12 |
NKX 12 |
NKX 12 Z |
12 |
21 |
26 |
27.2 |
23 |
9 |
6.5 |
12 |
0.3 |
15 |
NKX 15 |
NKX 15 Z |
15 |
24 |
28 |
29.2 |
23 |
9 |
6.5 |
15 |
0.3 |
17 |
NKX 17 |
NKX 17 Z |
17 |
26 |
30 |
31.2 |
25 |
9 |
8 |
17 |
0.3 |
20 |
NKX 20 |
NKX 20 Z |
20 |
30 |
35 |
36.2 |
30 |
10 |
10.5 |
20 |
0.3 |
25 |
NKX 25 |
NKX 25 Z |
25 |
37 |
42 |
43.2 |
30 |
11 |
9.5 |
25 |
0.6 |
30 |
NKX 30 |
NKX 30 Z |
30 |
42 |
47 |
48.2 |
30 |
11 |
9.5 |
30 |
0.6 |
35 |
NKX 35 |
NKX 35 Z |
35 |
47 |
52 |
53.2 |
30 |
12 |
9 |
35 |
0.6 |
40 |
NKX 40 |
NKX 40 Z |
40 |
52 |
60 |
61.2 |
32 |
13 |
10 |
40 |
0.6 |
45 |
NKX 45 |
NKX 45 Z |
45 |
58 |
65 |
66.5 |
32 |
14 |
9 |
45 |
0.6 |
50 |
NKX 50 |
NKX 50 Z |
50 |
62 |
70 |
71.5 |
35 |
14 |
10 |
50 |
0.6 |
60 |
NKX 60 |
NKX 60 Z |
60 |
72 |
85 |
86.5 |
40 |
17 |
12 |
60 |
1 |
70 |
NKX 70 |
NKX 70 Z |
70 |
85 |
95 |
96.5 |
40 |
18 |
11 |
70 |
1 |
|
|
|
|
|
