Roller chain-

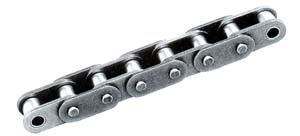

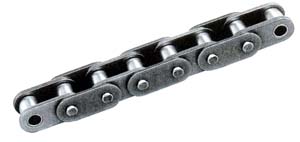

Roller chain with straight side plates |
|
|
|
|
A
series |
|
DIN
ISO Chain NO. |
ANSI
Chain No. |
Pitch |
Roller
diameter |
Width
between inner plates |
Pin
diameter |
Pin
length |
Inner
plate depth |
Transverse
pitch |
Ultimate
tensile strength |
Average
tensile strength |
Weight
per meter |
P |
d1 max |
b1 min |
d2 max |
L max |
Lc max |
h2 max |
Pt |
Q min |
Q0 |
q |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
KN |
KN |
kg/m |
C08A-1 |
C40 |
12.7 |
7.95 |
7.85 |
3.96 |
16.6 |
18.8 |
12.0 |
|
14.1 |
17.2 |
0.73 |
C10A-1 |
C50 |
15.875 |
10.16 |
9.40 |
5.08 |
20.7 |
23.3 |
15.09 |
|
22.2 |
26.6 |
1.23 |
C12A-1 |
C60 |
19.05 |
11.91 |
12.57 |
5.94 |
25.9 |
28.3 |
18.0 |
|
31.8 |
38.8 |
1.78 |
C16A-1 |
C80 |
25.4 |
15.88 |
15.75 |
7.92 |
32.7 |
36.5 |
24.0 |
|
56.7 |
64.9 |
3.09 |
C20A-1 |
C100 |
31.75 |
19.05 |
18.90 |
9.53 |
40.4 |
44.7 |
30.0 |
|
88.5 |
101.5 |
4.56 |
C24A-1 |
C120 |
38.1 |
22.23 |
25.22 |
11.10 |
50.3 |
54.3 |
35.7 |
|
127.0 |
147.0 |
6.86 |
C28A-1 |
C140 |
44.45 |
25.40 |
25.22 |
12.70 |
54.4 |
59.0 |
41.0 |
|
172.4 |
197.5 |
8.49 |
C32A-1 |
C160 |
50.8 |
28.58 |
31.55 |
14.27 |
64.8 |
69.6 |
47.8 |
|
226.8 |
260.2 |
11.50 |
C08A-2 |
C40-2 |
12.7 |
7.95 |
7.85 |
3.96 |
31.0 |
33.2 |
12.0 |
14.38 |
28.2 |
33.8 |
1.43 |
C10A-2 |
C50-2 |
15.875 |
10.16 |
9.40 |
5.08 |
38.9 |
41.4 |
15.09 |
18.11 |
44.4 |
55.4 |
2.42 |
C12A-2 |
C60-2 |
19.05 |
11.91 |
12.57 |
5.94 |
48.8 |
51.1 |
18.0 |
22.78 |
63.6 |
83.2 |
3.53 |
C16A-2 |
C80-2 |
25.4 |
15.88 |
15.75 |
7.92 |
62.7 |
65.8 |
24.0 |
29.29 |
113.4 |
140.0 |
6.12 |
C20A-2 |
C100-2 |
31.75 |
19.05 |
18.90 |
9.53 |
76.4 |
80.5 |
30.0 |
35.76 |
177.0 |
202.7 |
9.08 |
C24A-2 |
C120-2 |
38.1 |
22.23 |
25.22 |
11.10 |
95.8 |
99.7 |
35.7 |
45.44 |
254.0 |
291.4 |
13.60 |
C28A-2 |
C140-2 |
44.45 |
25.40 |
25.22 |
12.70 |
103.3 |
107.9 |
41.0 |
48.87 |
344.8 |
395.5 |
16.86 |
C32A-2 |
C160-2 |
50.8 |
28.58 |
31.55 |
14.27 |
123.3 |
128.1 |
47.8 |
58.55 |
453.6 |
520.5 |
22.90 |
C08A-3 |
C40-3 |
12.7 |
7.95 |
7.85 |
3.96 |
45.4 |
47.6 |
12.0 |
14.38 |
42.3 |
50.2 |
2.14 |
C10A-3 |
C50-3 |
15.875 |
10.16 |
9.40 |
5.08 |
57.0 |
59.5 |
15.09 |
18.1 |
66.6 |
77.7 |
3.62 |
C12A-3 |
C60-3 |
19.05 |
11.91 |
12.57 |
5.94 |
71.5 |
73.9 |
18.0 |
22.78 |
195.4 |
111.1 |
5.28 |
C16A-3 |
C80-3 |
25.4 |
15.88 |
15.75 |
7.92 |
91.7 |
95.1 |
24.0 |
29.29 |
170.1 |
198.4 |
9.10 |
C20A-3 |
C100-3 |
31.75 |
19.05 |
18.90 |
19.53 |
112.2 |
116.3 |
30.0 |
35.76 |
265.5 |
309.7 |
13.60 |
C24A-3 |
C120-3 |
38.1 |
22.23 |
25.22 |
11.10 |
141.4 |
145.2 |
35.7 |
45.44 |
381.0 |
437.2 |
20.43 |
C28A-3 |
C140-3 |
44.45 |
25.40 |
25.22 |
12.70 |
152.2 |
156.8 |
41.0 |
48.87 |
517.2 |
593.4 |
25.23 |
C32A-3 |
C160-3 |
50.8 |
28.58 |
31.55 |
14.27 |
181.8 |
186.6 |
47.8 |
58.55 |
680.4 |
780.6 |
34.19 |
B
series |
|
DIN
ISO Chain NO. |
Pitch |
Roller
diameter |
Width
between inner plates |
Pin
diameter |
Pin
length |
Inner
plate depth |
Transverse
pitch |
Ultimate
tensile strength |
Average
tensile strength |
Weight
per meter |
P |
d1 max |
b1 min |
d2 max |
L max |
Lc max |
h2 max |
Pt |
Q min |
Q0 |
q |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
KN |
KN |
kg/m |
C08B-1 |
12.7 |
8.51 |
7.75 |
4.45 |
16.7 |
18.2 |
11.8 |
|
18.0 |
19.4 |
0.80 |
C10B-1 |
15.875 |
10.16 |
9.65 |
5.08 |
19.5 |
20.9 |
14.7 |
|
22.4 |
26.8 |
1.06 |
C12B-1 |
19.05 |
12.07 |
11.68 |
5.72 |
22.5 |
25.2 |
116.0 |
|
29.0 |
31.2 |
1.32 |
C16B-1 |
25.4 |
15.88 |
17.02 |
8.28 |
36.1 |
39.1 |
21.0 |
|
60.0 |
70.0 |
2.90 |
C20B-1 |
31.75 |
19.05 |
19.56 |
10.19 |
41.3 |
45.0 |
26.4 |
|
95.0 |
101.5 |
4.16 |
C24B-1 |
38.1 |
25.40 |
25.40 |
14.63 |
53.4 |
57.8 |
33.2 |
|
1160.0 |
174.0 |
7.47 |
C28B-1 |
44.45 |
27.94 |
30.99 |
15.90 |
65.1 |
69.5 |
36.7 |
|
200.0 |
214.0 |
9.90 |
C32B-1 |
50.8 |
29.21 |
30.99 |
17.81 |
66.0 |
71.0 |
42.0 |
|
250.0 |
267.4 |
110.45 |
C08B-2 |
12.7 |
8.51 |
7.75 |
4.45 |
31.2 |
32.2 |
11.8 |
13.92 |
32.0 |
37.4 |
1.45 |
C10B-2 |
15.875 |
10.16 |
9.65 |
5.08 |
36.1 |
37.5 |
48.0 |
16.59 |
44.5 |
57.9 |
2.00 |
C12B-2 |
19.05 |
12.07 |
11.68 |
5.72 |
42.0 |
44.7 |
53.6 |
19.46 |
57.8 |
65.7 |
2.62 |
C16B-2 |
25.4 |
15.88 |
17.02 |
8.28 |
68.0 |
71.0 |
60.0 |
31.88 |
106.0 |
124.4 |
5.80 |
C20B-2 |
31.75 |
19.05 |
19.56 |
10.19 |
77.8 |
81.5 |
72.39 |
36.45 |
170.0 |
210.0 |
8.23 |
C24B-2 |
38.1 |
25.40 |
25.40 |
14.63 |
101.7 |
106.2 |
5.90 |
48.36 |
280.0 |
304.5 |
14.77 |
C28B-2 |
44.45 |
27.94 |
30.99 |
15.90 |
124.6 |
129.1 |
8.95 |
59.56 |
360.0 |
385.3 |
19.68 |
C32B-2 |
50.8 |
29.21 |
30.99 |
17.81 |
124.6 |
129.6 |
11.90 |
58.55 |
450.0 |
477.0 |
20.62 |
C08B-3 |
12.7 |
8.51 |
7.75 |
4.45 |
45.1 |
461 |
15.00 |
13.92 |
47.5 |
50.4 |
2.10 |
C10B-3 |
15.875 |
10.16 |
9.65 |
5.08 |
52.7 |
54.1 |
18.0 |
16.59 |
66.7 |
79.6 |
2.87 |
C12B-3 |
19.05 |
12.07 |
11.68 |
5.72 |
61.5 |
64.2 |
21.10 |
19.46 |
186.7 |
101.9 |
3.89 |
C16B-3 |
25.4 |
15.88 |
17.02 |
8.28 |
99.8 |
102.9 |
30.10 |
31.88 |
160.0 |
188.0 |
8.70 |
C20B-3 |
31.75 |
19.05 |
19.56 |
10.19 |
114.2 |
117.9 |
36.0 |
36.45 |
250.0 |
266.7 |
111.34 |
C24B-3 |
38.1 |
25.40 |
25.40 |
14.63 |
150.1 |
154.6 |
42.0 |
48.36 |
425.0 |
462.2 |
22.10 |
C28B-3 |
44.45 |
27.94 |
30.99 |
15.90 |
184.2 |
188.7 |
48.0 |
59.56 |
530.0 |
561.7 |
29.47 |
C32B-3 |
50.8 |
29.21 |
30.99 |
17.81 |
183.2 |
188.2 |
53.6 |
58.55 |
670.0 |
710.3 |
30.85 |
|
|
|
|
|
|
